智能压板管理系统主要由压板监测工作站、压板状态集中器、压板状态采集器以及压板状态传感组成，通过使用压板投退状态检测、压板防误操作等功能，解决传统压板的误投退、漏投退等问题，将压板操作纳入防误规则，实现压板操作以操作票的形式通过电脑钥匙进行管控。

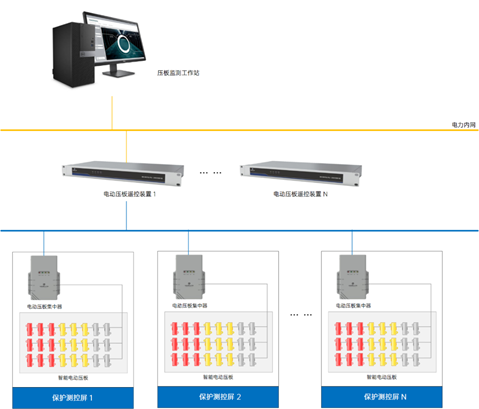

系统架构图

三、系统功能

二次设备图形建模:软件具备二次设备建模功能,并以图形化的方式按继保室、保护屏柜分级显示二次设备的状态，显示图形与屏柜上压板排列一致。

压板状态监测:所有压板的以图形化的方式按变电站、保护室、屏柜分级显示二次设备的状态，显示图形与屏柜上压板排列一致。

压板状态提示:不同操作将使压板出发不同的状态，进行正常操作状态显示绿色，错误操作状态显示共色，并通过相连接的智能压板采集器发出声音告警提示。

操作结果核对:每次进行压板操作前，智能压板管理系统软件自动记录当前站内所有压板的状态。操作结束后，随着电脑钥匙中操作票的回传进行压板状态的更新，若压板状态未至操作任务的目标态，任务无法结束的同时系统将给予提示。

压板巡检:系统具有自检功能，系统运行中出现压板状态位置异常的的部分会及时通过智能压板管理系统软件实时显示出来，告知维护人员及时排除。

报表输出:压板操作、压板状态等历史过程会详细记录于压板数据库中，用户可以随时查看站内压板历史操作记录，可生成运行人员所需要报表并打印输出等。
