一、系统简介

高压带电显示闭锁装置是将高压带电体带电与否的信号传递到发光和音响元件上，显示高压设备的带电状态并输出带电闭锁信号。本装置采取非接触式高压带电检测手段，安全可靠，维护方便。具有闪光显示、连续自检及启动强制闭锁回路等诸多功能，广泛适用于额定电压6~750kV的户内外电器设备或线路上，能在带电设备安全距离外，检测设备是否有电，并通过与电磁锁、机械锁程序锁、微机防误锁等防误装置配合，实现强制闭锁，防止电气误操作。

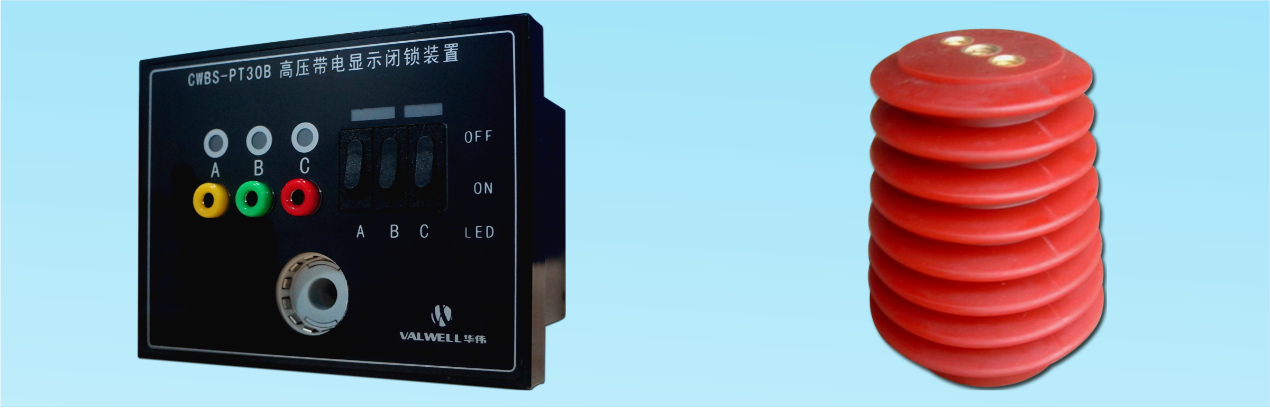

接触式高压带电显闭锁装置

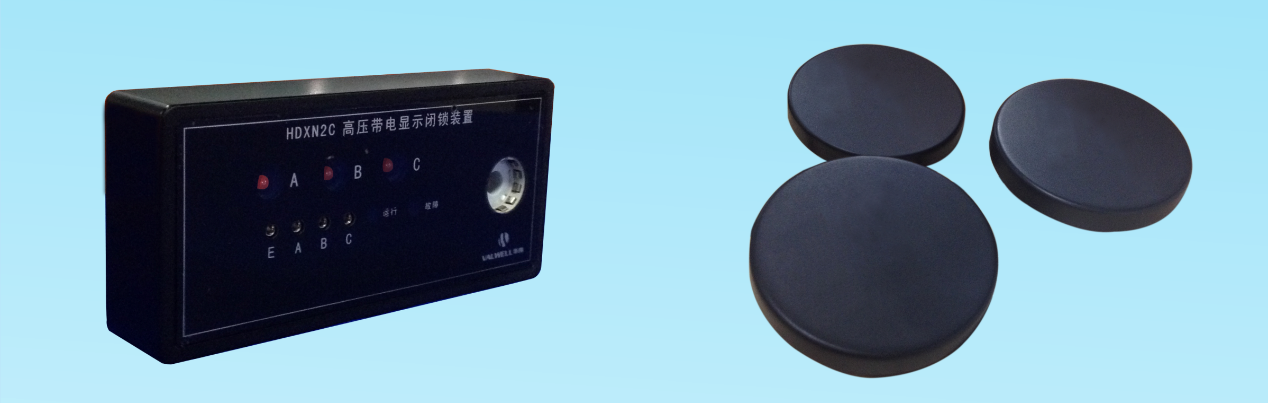

感应式高压带电显闭锁装置

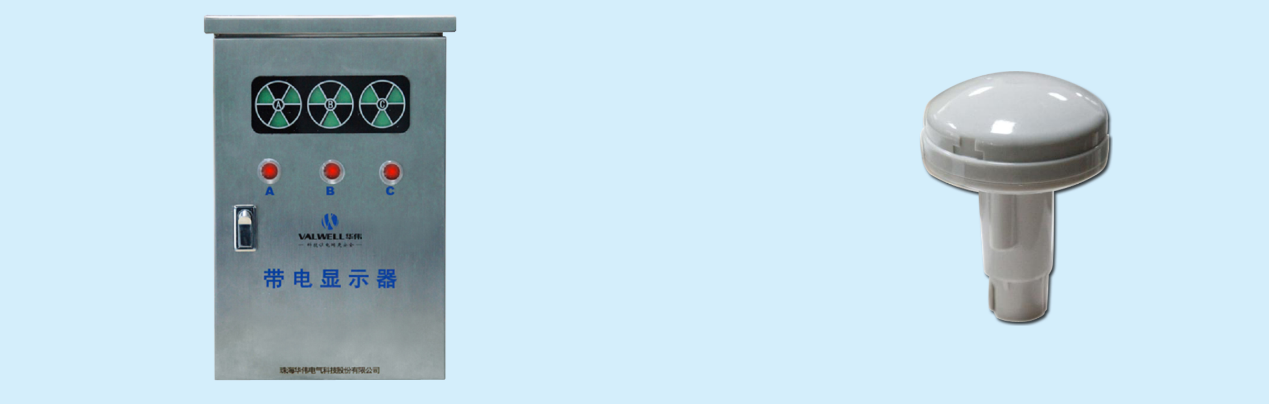

户外式高压带电显闭锁装置

二、功能特点

验电防误一体化：DXN(W)系列高压带电显示闭锁装置不仅具有验电提示的功能，而且具有防误钥匙、电气闭锁接点等多种防误闭锁接口，配套锁具齐全，全面实现各种设备的强制闭锁需求。

技术先进：DXN(W)系列高压带电显示闭锁装置采用数字信号处理技术，具备完善的通讯功能，融合了多项科技及专利技术，适应行业发展的趋势。

型号齐全：DXN(W)系列高压带电显示闭锁装置在工作模式上有感应式、接触式两大类，工作电源有交流、直流、电池和不需要电源供应等多种方式，结构上提供了内嵌和表面两种安装方式。

安装方便：无论是户外使用还是户内安装，DXN(W)系列高压带电显示闭锁装置都能最大限度的满足用户的实际需求。

可靠性高：DXN(W)系列高压带电显示闭锁装置具有检测精度高、使用寿命长、验电识别准确、长期运行稳定可靠等特点。

应用范围广：DXN(W)系列高压带电显示闭锁装置可安装于开关柜、环网柜、箱式变电站、GIS组合电气、电缆头、高压母线、线路接地刀、开放式组合电器等各种场所。

三、产品选型
