一键顺控防误操作闭锁系统

一、系统简介

CWBS-III一键顺控闭锁防误操作系统,在传统微机型防止电气误操作系统的基础上,强化防误操作系统与变电站监控系统之间的信息交互,确保顺序控制操作的时效性能;一键顺控五防主机与一键顺控监控主机采用双套防误校验原则,一套为监控主机内置的防误逻辑校验,另外一套为独立智能防误主机的防误逻辑校验,模拟预演和指令执行过程中双套防误逻辑校核并行进行,双套系统均校验通过才可继续执行;若校核不一致终止操作,并提示详细错误信息。智能变电站在实现一键顺控操作时,依旧具有原五防操作各项功能,确保能够完成除了一键顺控操作的设备外其他需要五防闭锁设备的正常操作。


二、系统结构

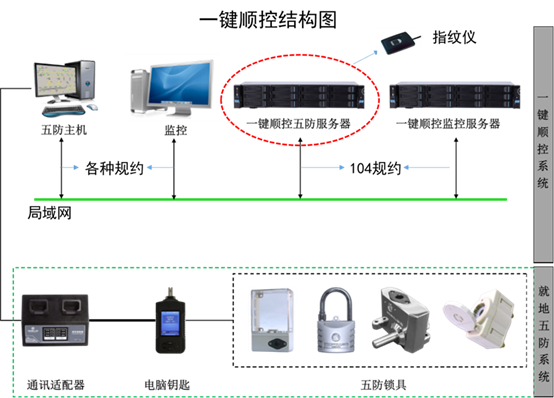

系统架构图

一键顺控防误操作闭锁系统使用LINUX操作系统,系统包括以下配置:一键顺控防误主机、防误逻辑校验模块、数据接口模块。

一键顺控防误主机

一键顺控防误主机采用机架式或者塔式服务器,技术参数如下:

l  处理器:双英特尔® 至强® E5-2600V2  Xeon E5-2620 v2   2.1GHz

l  智能加速主频:2.6GHz

l  三级缓存:15MB

l  总线规格:QPI 7.2GT/s

l  CPU核心:16

l  扩展槽:6×PCI-E 3.0

l  内存:16GB DDR4,单条内存≥8GB,内存插槽≥2

l  硬盘接口类型:SAS

l  硬盘容量:2600GB

l  RAID模式:标配RAID 0/1/10

l  网络控制器:3个以上100/1000M自适应端口

l  显卡:不低于512M显存独立显卡

l  标准接口:后置:2×USB 3.0接口、1×VGA接口,前置:1×USB 3.0接口、1×VGA接口内置:2×USB 3.0接口、1×内置串口
电源类型:冗余电源  2  AC 110-240V

防误逻辑校验子模块

一键顺控操作防误闭锁系统可单独作为防误主机与一键顺控监控主机使用,也可以与旧防误主机进行交互,调用防误主机现有的防误规则、拓扑分析,进行顺控指令的防误逻辑校验。

智能防误主机从监控主机获取全站设备状态,新增智能防误主机和原独立五防主机并存时,新增智能防误主机从原独立五防主机获取地线、网门等虚遥信状态。监控主机模拟预演时,智能防误主机根据监控主机预演指令执行操作票全过程防误校核,并将校核结果返回至监控主机;一键顺控操作执行时,智能防误主机对监控主机发送的每步控制指令进行单步防误校核,并将校验结果返回至监控主机。

智能防误主机具备面向全站设备的操作闭锁功能,为一键顺控操作提供模拟预演、防误校核功能。

数据接口

用于实现变电监控系统与防误操作系统之间,进行设备运行数据的交互,以及顺控操作过程的通信。智能防误主机与监控主机采用DL/T 634.5104通信协议进行信息交互。


三、系统功能

1、  预制操作票库

操作票库采用“源端维护、数据共享”策略,部署在变电站监控主机。

操作票库根据变电站实际情况编制,并经过审批,现场调试验收后才能使用,不能随意修改,如需修改需经权限校验。

2、  模拟预演

模拟预演以生成任务成功为前提。模拟预演全过程包括检查操作条件、预演前当前设备态核实、监控系统内置防误闭锁校验、智能防误主机防误校核、单步模拟操作,全部环节成功后才可确认模拟预演完成。

3、  生成任务

模拟预演成功后生成操作票。

4、  指令执行

指令执行全过程包括启动指令执行、检查操作条件、执行前当前设备态核实、顺控闭锁信号判断、全站事故总判断、单步执行前条件判断、单步监控系统内置防误闭锁校验、单步智能防误主机防误校核、下发单步操作指令、单步确认条件判断,全部环节成功后才可确认指令执行完毕。

5、  操作记录

一键顺控操作防误系统具备操作记录功能,存储在历史库中。记录一键顺控指令源、执行开始时间、结束时间、每步操作时间、操作用户名、操作内容、异常告警、终止操作等信息,为分析故障以及处理提供依据。
