智能配电房综合监控系统

一、系统简介

智能配电房综合监控系统针对管廊、配网站点众多、地域分散,运维人员人手不足,维护困难的现实状况,结合配网业务的智能化需求,采用先进的自动化控制技术,智能传感、无线组网等物联网技术,实现配电房及房外楼宇通道内设备状态的实时监控、配电环境变化的实时监控及自我调节功能,进而实现对配电房的实时掌控,以便于开展基于状态的差异化运维。

通过配电房智能化建设,可以显著提高配电网供电可靠性,改善供电质量;满足配电网运行和调控一体化的需求;实现配电网统一管理,推进配电网集约化、精细化管理;可以有效减少运维资源的投入,同时提高运维效率,提升配电网管理水平。

二、系统架构

中心管理层:主要由数据服务器、工作站、WEB客户端/APP客户端构成,主要功能是接收通讯网络层上传的各类能耗数据,正确解析、处理、存储到数据库中。
网络传输层:主要由智能网关、网络交换机等设备组成,主要功能是从设备层的仪表采集数据,然后将数据上传至数据服务器
现场设备层:主要由各类智能仪表、关口表等组成,仪表可集中安装在能耗综合计量箱中也可以分散安装在设备控制箱柜,通过RS-485总线接入智能网关等。

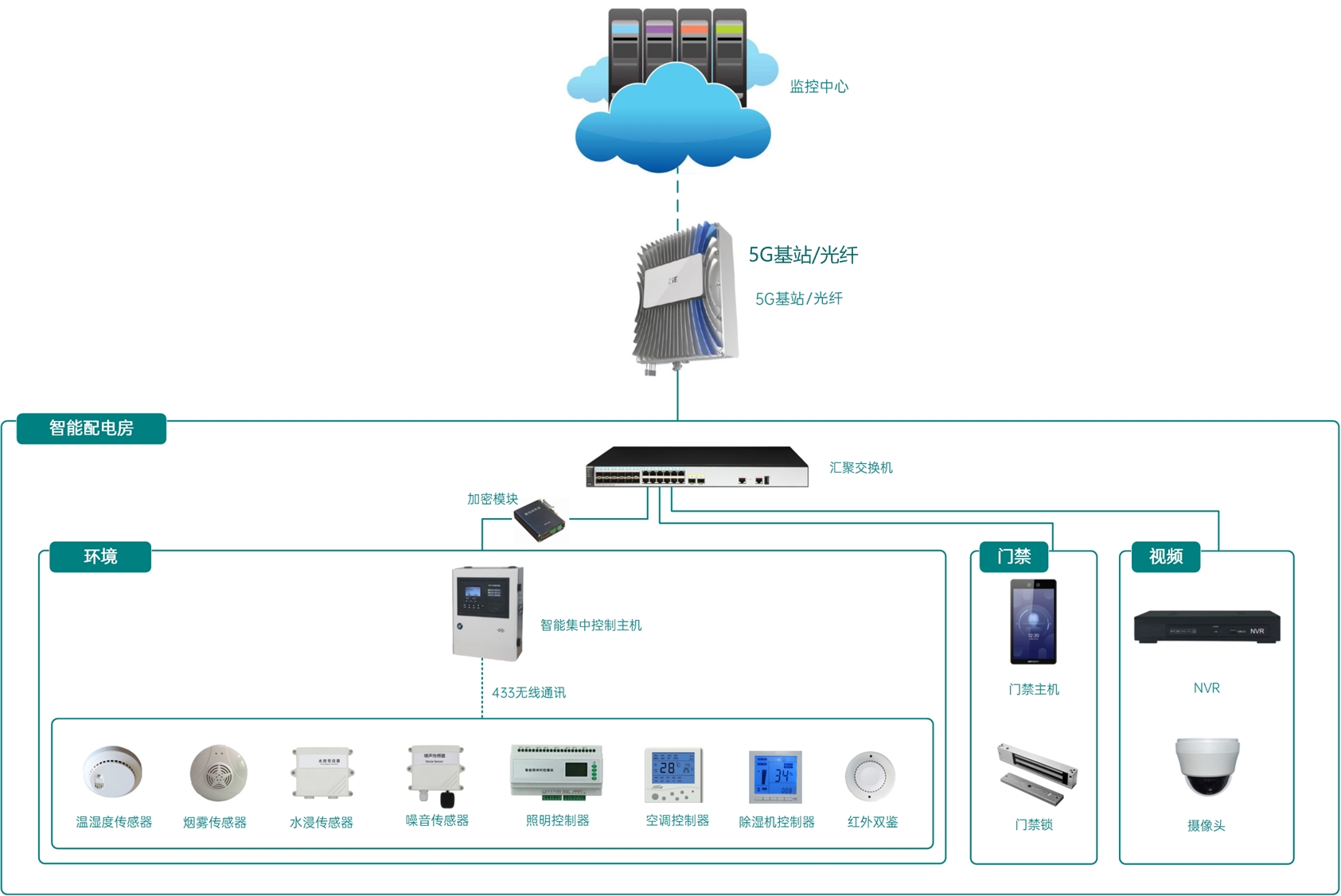

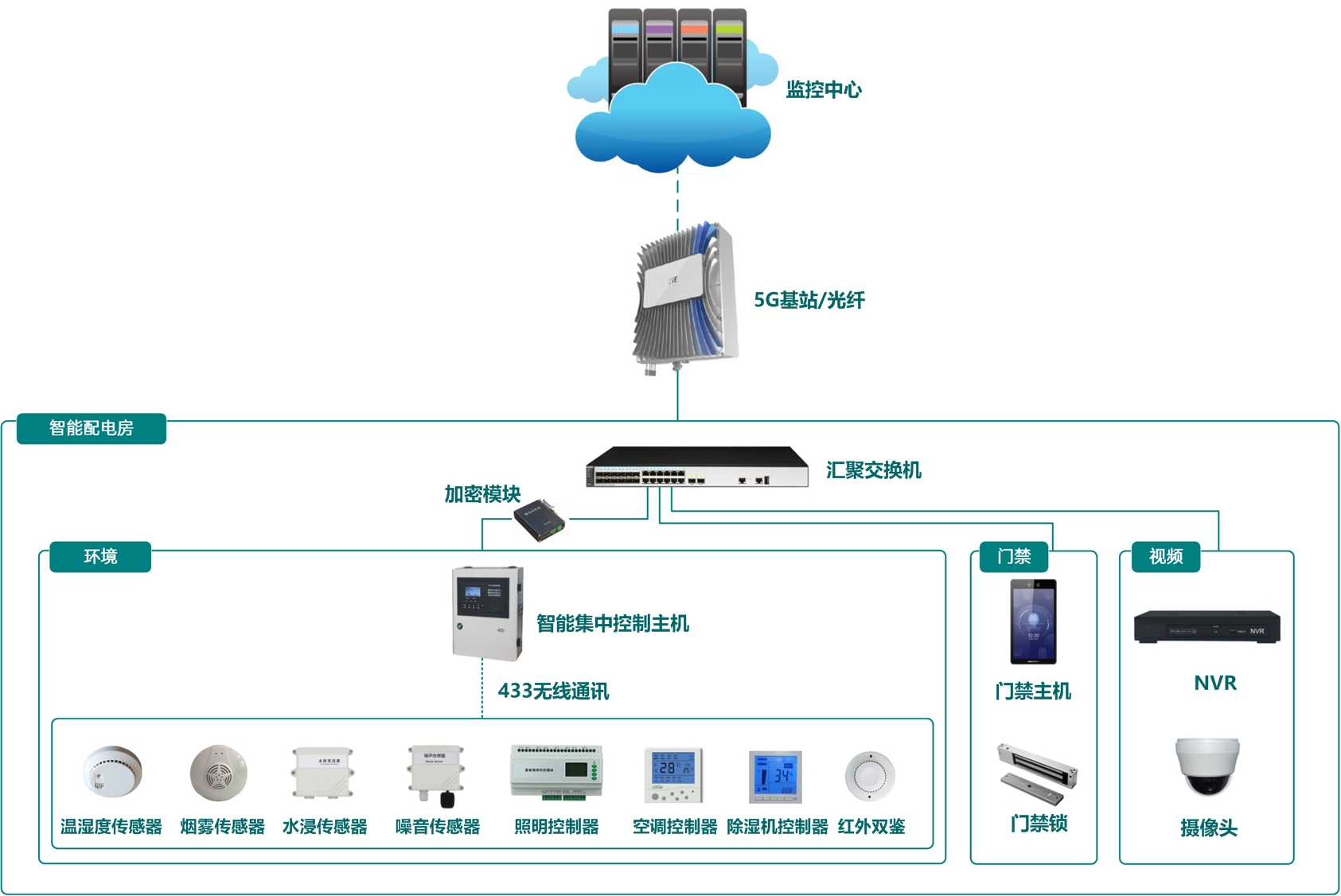

系统架构图

三、系统功能

地理位置信息显示:地图上会列出所有当前用户单位库房以及子单位库房的地理位置,点击单位图标可以查看每个单位的简报。库房地理位置信息可有地图、卫星、三维等多种图形方式进行显示。

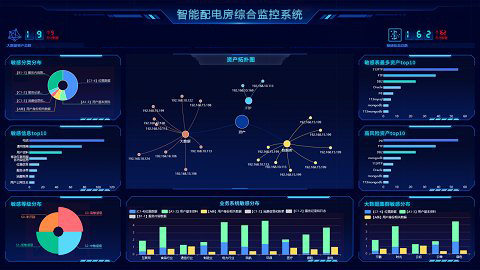

设备监控管理:实时采集现场微机保护装置、智能仪表等电参量、非电量及开关设备状态量并予以实时显示。系统可实现全时段数据查询、开关/越限次数统计分析、实现与图表分析,系统通过上述数据形成多种形式图表实现对运行数据的趋势分析。智能配电模式及备用电模式可实现快速切换,系统实时进行事件推送。
电能状态监管:系统提供各监控点电能质量的实时运行数据,对配电系统的整体电能进行管理;对监控点获取的指标进行节能评估;通过对变压器、线路上的各设备用电量进行实时监测及对比,进行电能质量分析。系统可自定义能耗越限值,当能耗数据达到或超出越限值时,通过短信、手机APP等方式进行推送,实现配网经济、可靠、稳定运行的目标。
环境、视频监测管理:智能配电房综合监控系统通过水浸自动报警控制器、SF6监控报警系统、安防一体化门禁系统、室内入侵防盗报警系统、视频监控等子系统构成了一套多层次全方位的环境、视频监测管理系统。可对水浸、SF6、火灾、室内入侵等多种险情进行监测。
工单、运维管理:系统可对工作单据进行管理,从工单的下发、交接、实施、回访到记录查询,实现整个工作任务的闭环管理。本系统建立了一套统一的、具有可扩充性且能表达完整信息的全生命周期系统模型,可实现对设备、档案的全生命周期管理,对于备品备件,本套系统也能做到全方位的管理。
系统管理应用:系统提供日月年标准报表模板,可根据用户需求定制报表;系统可按区域、单位、部门等多级方式创建用户、定义用户角色及权限分配,支持分级授权机制;系统可对变配电房的设备和备品、备件进行管理,记录易损和易耗配件;系统支持Web网页浏览和手机APP推送,为无人值守提供辅助访问手段。
智能手持终端APP功能:智能手持终端APP上可实时监测数据指定设备的运行情况;智能手持终端APP能显示当前用户单位以及子单位的地理位置;台变管理员的APP上可以实时监测指定设备的运行情况;智能手持终端APP与实时列表一样通过实时采集的数据进行监测;系统后台会将用户有权限查看的设备的相关信息推送到APP中。
