一、系统简介

VWEL-TI系列轨道交通全线供电作业安全生产管理系统以图形操作管理系统软件为主控单元,以通讯适配器和无线网络为媒介单元,联锁管理机为驱动单元,手持终端无线电脑钥匙为终端执行单元,各类锁具、门控装置、地线管理柜、钥匙管理机为闭锁管控单元,并以监控系统、各类警示设备为辅助监视手段,与车辆检修、供电设备检修措施配套,建立起一个涵盖OCC控制中心、DCC控制室、车辆场段各个库区、各类变电所、变电值班室、接触网及供电工区等区域的程序化、网络化、可视化、标准化的安全生产管理系统。系统具备车辆段作业安全管控、变电所作业安全管控、正线接触网安全管控、作业流程安全管控功能,能为轨道交通检修工作提供有力的安全保障。

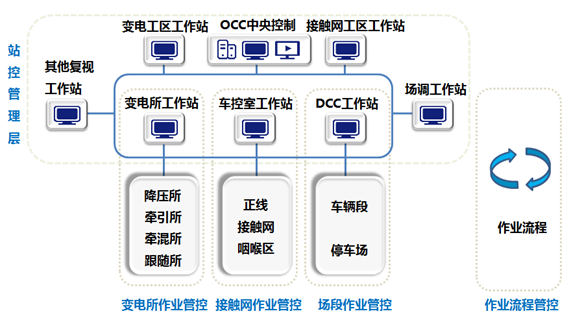

二、系统模块



三、系统结构

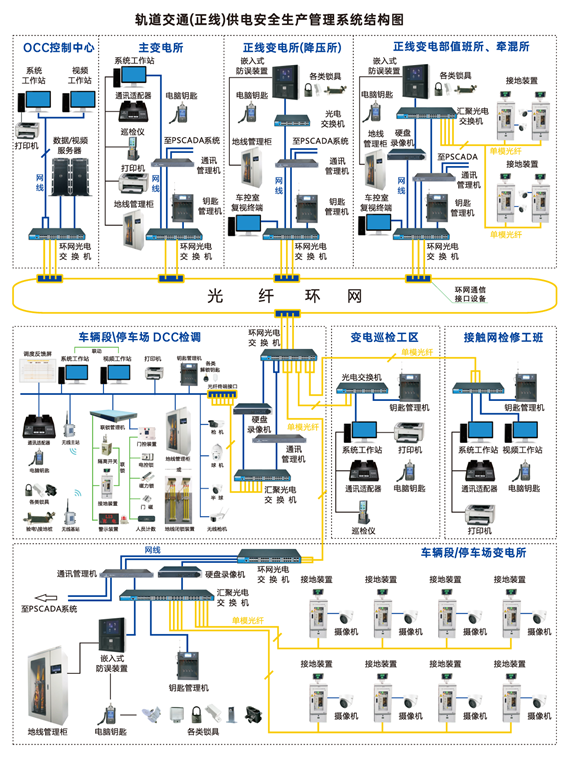

系统结构图



四、主要设备:

■系统服务器:承担全线系统数据统一存储管理、数据运算、数据查询、数据维护、性能监测高级计算机;一般配置主备两台服务器

视频服务器: 对系统所有视音频数据运算分析、数据存储的服务器设备。

KVM切换器(选配): 多计算机切换器,是一种计算机硬件设备,可以使用户透过一组键盘显示屏鼠标控制多台计算机,对所有服务器集中管理维护的设备。

■系统工作站:用于搭建系统软件运行平台,win7系统或win10系统,显示器不小于21.5寸,主机可以选择机架式工控机,具体参数可按用户需求配置。

■打印机:用于打印操作票和工作票及各类报表。

■交换机、光模块、光收发器:接入层交换机、汇聚层主交换机、核心交换机,主要用于有线网络的数据交换。光模块、光纤收发器主要用于对有线网络信号传输中的光电转换。

■通讯柜:用于集中安装硬盘录相机、视频和数据服务器、主交换机、通讯管理机(必要时配置)等通讯设备。

■平台控制柜:用于集中安装专用电源、继电器组、平台联锁管理机、交换机等通讯设备。

网络硬盘录像机: 是一种对视音频数据进行压缩、存储及处理的专用嵌入式设备

■筒型/球型摄像机:视频监控的前端设备,主要用来获取视频信息。

■监控大屏或视频工作站:用于显示现场视频图像。

■门禁锁:磁力锁或电控锁;

■调度反馈屏:安装于调度室用于反馈现场接触网一次设备分合状态,分挂屏和立屏两种类型;

■通讯适配器:主要实现与智能电脑钥匙的有线通讯与充电功能。

■手持终端:电脑钥匙是本套系统的手持终端执行机构,负责五防锁具的开启和检测识别。除常规功能外可无线远程传票、无线远程清票、无线远程回传操作票功能。

■无线主站和基站:负责设备区内无线网络搭建;用于电脑钥匙与系统工作站之间的无线通讯。

■平台联锁管理机:为系统的核心联锁管理设备,具有实时采集隔离开关、可视化接地装置、翻板等设备状态的功能,也可根据相关逻辑控制门控装置的开闭条件、控制LED显示屏状态变化、控制安全警示灯开闭、控制刀闸分合闸回路的通断功能。

■巡检仪:电力设备巡检任务的执行检测终端。

■解锁钥匙管理机:对万能解锁钥匙进行存放和管理(记录授权及取存信息,有多种授权方式)。

■万能钥匙:用于系统故障情况下,对所有闭锁元件可以打开的紧急解锁钥匙。

验电桩/接地桩:验电器接地导流线和接地棒接地铜导线分别接入回流轨的固定锁紧闭锁装置。

■门控装置:由门禁控制器、专用电源、继电器模块、人员计数、通行指示灯等组成门控系统。

LED有无电显示装置:提醒显示相关股道接触网有电无电状态。

■安全警示设备:断送电前声光警示装置,用于提醒用户相关区域有断送电操作或其他异常警示。

■接地线智能存放管理柜:用于对接地棒验电器等工器具存放和管理的智能存放柜。

■地线闭锁装置:用于对接地棒现场闭锁存放的装置。

■各类防误锁具套件:用于闭锁隔离开关、平台门、接地桩、验电桩、网柜门的闭锁元件。

■可视化接地装置:用于接触网验电接地的电动接地柜,属于电力一次设备,具备远程操作监视、远程验电、网上电压实时显示等功能。



五、系统功能

全线安全监视功能:系统实现全线电气设备状态及现场视频的监视功能,工作站上显示各变电所、车辆场段、接触网一次主接线图,包括监控系统未采集的设备状态显示,如地线、网门等。

信息同步功能:OCC中央管理层系统与站级管理层系统信息与现场设备状态保持一致;当主干网络故障时,各子站系统具备独立运行的能力,当网络恢复时系统又可达到信息同步;

工作票、调令、操作票管理:实现工作票、调令、操作票开票过程的电子化,实现流程审批的网络化,从技术上保障现场作业严格按两票执行,并具备典型票、历史票的存储和调用审核的管理功能。

流程管理功能:1、系统具有多部门、多班组并行及设备交叉作业的安全联锁操作功能。2、整个作业流程闭环管控。3、作业流程的电子化开票和网络化审批功能。4、整个作业流程具备防误逻辑判断功能。

防误闭锁功能:对一次设备进行强制闭锁,具备防止电气误操作功能,可模拟预演和逻辑判断生成正确的倒闸操作票功能。

远程闭锁功能:为保障检修人员安全,OCC电调远方遥控接地刀合闸后,系统自动闭锁该设备遥控操作权限,待操作任务结束后,系统根据下一任务具体内容又可自动解锁该设备遥控操作权限。

地线管理功能:地线强制闭锁存放,直观显示地线存取状态。挂接地线前强制验电。可实挂接位置管理,地线挂接状态获取。有效防止地线错挂、漏挂、错拆、漏拆。

两票管理功能:实现工作票、操作票开票过程的电子化,流程审批的网络化,从技术上保障现场作业严格按两票执行,并具备典型票、历史票的存储和调用管理功能。

智能门控功能:对检修平台、设备区域等入口设置门禁锁,进行统一控制管理,通过安全联锁实现入口门禁的智能控制。

安全联锁功能:具备站间、间隔间、设备与设备间的联锁功能,还可实现站间、设备间及复杂操作等方式的联锁操作。

多级管理功能:正线接触网在中央级(OCC控制中心)、站级、当地三级接地操作控制功能。

视频监控功能:系统实现全线电气设备状态监控及现场视频的监视功能。

声光警示功能:LED显示屏、作业指示灯实时显示设备区域带电状态,业务执行状态,安全警示装置以声、光的形式进行警示。

紧急解锁功能:系统在各个站点配备万能解锁钥匙,当系统出现故障或异常不能操作时,可申请万能解锁钥匙对所设备锁具进行无条件解锁操作;

解锁钥匙管理功能:对现场所有万能解锁钥匙进行取存管理,具备刷卡、动态码、密码、网络等多种授权方式,系统对相关人员信息、授权信息、取存信息进行全面记录;

可视化接地管理功能:1、接触网残压检测显示记录功能。2、接触网残压判断合闸及残压泄放功能。3、验电与接地操作闭锁功能,接地装置与隔离开关电气互锁功能。4、远程遥控分合闸功能;就地电动分合闸功能;就地手动分合闸功能。5、操作过程视频实时监控功能。

变电站巡检功能。

具备各类日志、操作记录报表管理功能。

无线网络实时传输及管理功能。



六、系统特点

集控管理

分散布置

冗余设计

防误操作

强制闭锁

强制验电

安全联锁

可视化接地
