一、系统简介

在电力企业正常运作中，电厂设备检修管理是最基础的工作，也是核心环节。目前，在设备检修中，所依靠的是人为管理以及相关规定实现设备安全管控，缺少第三方的有力制约和监督。由于人员的因素不确定性，存在安全隐患和风险。。

为提高运维现场工作效率，提升电厂安全管理智能化水平，电厂检修隔离管控系统全面分析电厂检修业务特点，从作业安全风险预控角度出发，实现电厂设备检修解闭锁权限控制，保证运行人员管理、保障检修人员及设备安全的管控系统。

二、系统结构

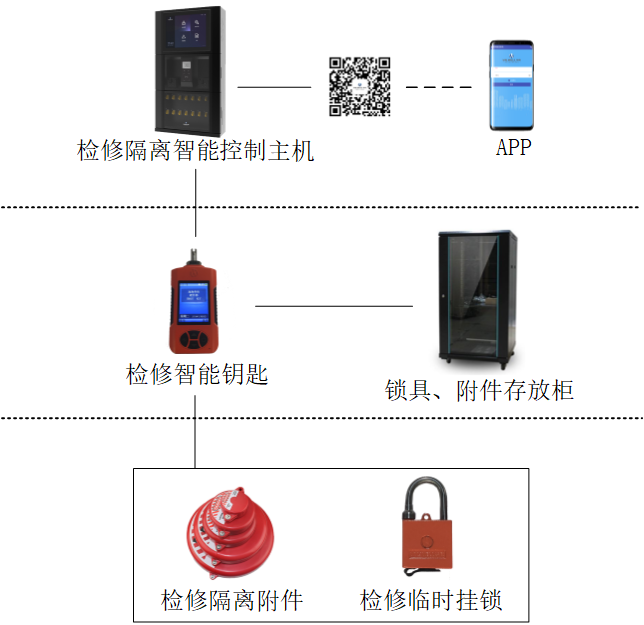

系统架构图

三、系统组成

检修隔离智能控制主机：与防误主机通信，实现检修任务下发及操作回传；支持管理防误类机械锁钥匙、电气联锁类钥匙、电磁锁类钥匙、电编码锁钥匙，实现解锁钥匙的申请和归还。

检修钥匙：检修隔离管理系统的解锁部件，采用传统的单柄单极操作模式，通过检修隔离智能控制主机接收防误主机下达的检修操作票进行操作，具有操作票及设备状态断电记忆，指导用户正确操作设备，防止检修工作中误操作设备。

检修锁具：锁具无源，内部装有唯一ID身份码片，能通过授权后的检修钥匙识别和开启，配合检修附件对一次设备进行闭锁。

四、系统功能

检修授权：运行人员根据设备分层、所在间隔选择需要检修隔离的设备，并生成含有票项的任务，由负责人通过授权密码、授权卡刷卡或动态码授权进行授权后，运行人员才可进行检修隔离的传票操作。

检修布防：运行人员布防后将检修钥匙交给现场作业安全管控人员，检修钥匙能且仅能打开检修范围内的锁具，未归还检修钥匙回传任务,系统自动锁定对关联设备的操作闭锁，其他人不能解锁布防点。
检修撤防：检修结束后，现场作业安全管控人员将检修钥匙交还运行人员，由运行人员下发撤防票到检修钥匙，持检修钥匙解除安措布控点闭锁的检修锁具，回传撤防完成无误后，完成撤防，解除本任务隔离管控。

日志管理：详细记录系统日志及操作日志，系统日志包括登录时间、登出时间、当前登录人、人员信息变更，操作日志包括任务名称、任务生成时间、操作人、授权人、检修原因，本任务相关操作设备名称、检修时间、操作类型以及解锁钥匙的编号、取还时间、操作类型、授权方式。

钥匙管理：以图形方式形象生动地记录了当前解锁钥匙的使用情况。通过检修隔离智能控制主机查看，并提供解锁钥匙维护管理，可管理检修隔离、紧急解锁钥匙和其它钥匙，在需要使用钥匙时，获得相应的授权可以取走钥匙，自动记录、储存使用记录。
