配电网综合安全控制管理系统

一、系统简介

随着国家电网系统改革的发展,整个配网结构变得越来越复杂,用电需求对电力公司配网调度和操作的安全性、及时性提出了越来越高的要求。配电网是电力系统三大系统之一,通过配电网向广大电力用户提供电能。作为输变电与用电用户的中间枢纽,配电网络起着电力转承分配疏流的作用。这也决定了配电网络设备繁多,运行情况复杂。

因配电网的工作任务具有操作范围大、时间长、任务多、人员多、班组多、地点环境复杂等特点,致使作业随意性大,容易造成误入带电间隔、带地线合闸、误拉合开关、带负荷拉刀闸、带电挂地线、漏项操作等误操作事故。在线路倒闸操作中,由于网络结构复杂、分段开关和联络开关较多,操作程序复杂,也更容易出现误操作的情况。

配电网综合安全管控系统对配电房、环网柜等设备进行统一控制管理,实现对配网倒闸操作进行严格的防误逻辑判断;对柜门的操作做到有据可查;对特殊重要柜门做到分权限管理的效果,切实提高配网的智能化管理,简便实用,安全可靠,也为配网设备能够融入“泛在电力物联网”打好坚实的基础。


二、系统结构

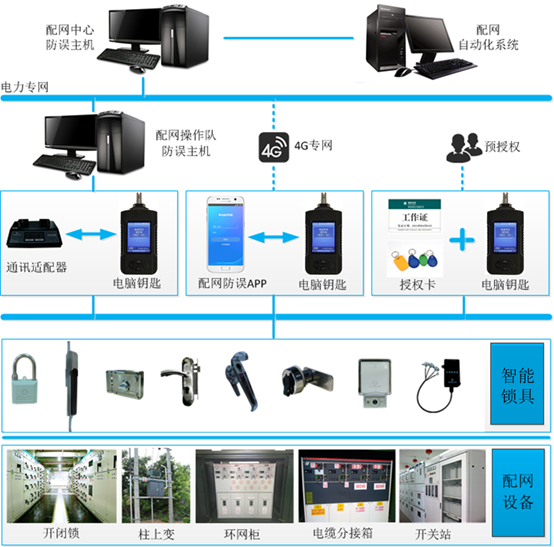

系统架构图

CWBS-P配电网综合安全控制管理系统由防误主机、通讯适配器、电脑钥匙、智能锁具等组成。

防误主机:模拟配网操作生成操作票,实现倒闸操作防误分析,操作票电子化信息化管理输出,可接入配电自动化系统共享数据状态信息等功能。

通讯适配器:用于放置电脑钥匙,具备电脑钥匙在位检测、充电、通讯、指示功能。

      电脑钥匙:作为配网综合安全控制管理系统的专用钥匙,具备设备识别和开启功能,具备接收主机操作任务、解锁语音提示、记录解锁信息、回传解锁信息等功能。

智能锁具: 锁芯采用不锈钢材质,具备全球唯一ID,用于电脑钥匙识别,实现按顺序解锁操作设备。


三、系统功能

防误闭锁功能

配网综合安全管理控制系统通过逻辑编程功能,实现对配网系统内所有设备的电力操作防误规则判断功能,配合电脑钥匙和闭锁锁具,可以对配网系统中大部分设备实现强制性的防误闭锁。对于无法加装锁具的设备,通过提示性闭锁方式提醒操作人员。从而满足配网防误要求:

1、误拉断路器或隔离开关,防止误停电;

2、误带负荷合拉隔离开关或隔离刀闸;

3、带接地开关或接地线合断路器(隔离开关);

4、带电装设接地线或合接地开关;

5、防止对侧带电合地刀。

防误操作判断功能

班组操作人员在系统主机的图形界面上点击设备(开关和刀闸)进行开合模拟操作,系统自动进行防误检查,如果该项操作违反电力操作防误规则,系统会禁止操作该设备,并以文字和语音两种形式提示操作人员,并锁定当前步骤操作使操作无效,错误信息定位到元件级;如果正确,则生成相应的操作步骤。

安全防护功能

系统采用高安全性的防盗锁具,具有防止技术性开启的功能,只有经过授权的电脑钥匙才能打开锁具,且开锁时间和开锁范围均可限定。未经授权或认证的电脑钥匙无法打开锁具,解决了电脑钥匙丢失和被复制的安全隐患。

强制验电功能

在原有高压带电显示装置上直接叠加安装三相验电锁,或更换带有验电闭锁功能的高压带电显,在合地刀前,先通过逻辑顺序关系的锁具操作终端执行先验电,核对无电后,再解锁相应的地刀锁,从而执行合地刀操作,有效防止走错间隔、带电合地刀的误操作。

自动拓扑着色功能

         系统根据拓扑分析对设备和线路是否带电进行自动判断,并用不同颜色区分带电设备和不带电设备,起到警示作用。

手机APP功能

手机App通过4G无线网络从防误主机下载操作票及回传操作信息,通过蓝牙方式向电脑钥匙传输操作票。实现防误闭锁操作过程操作记录、远程通讯、监视操作等功能,满足安全生产的需要;此外,手机App还具备设备巡视、设备管理、缺陷管理等功能。

智能关联功能

柜门锁与五防锁逻辑关联,配网设备的柜门锁与设备柜内设备闭锁锁具实现逻辑关联功能,只有本次操作任务的柜门锁才允许打开,否则电脑钥匙提示告警。
