一、系统简介

     “五防”系统作为变电站内一次设备防止电气误操作的关键保障,已成为变电站的标准配置。在变电站设备的检修过程中,需要对一次设备进行多次无逻辑的分合闸等操作,目前大多数变电站的检修工作中仍使用机械解锁钥匙进行解闭锁操作,存在极大的安全隐患。

检修隔离管控系统是一套基于“五防”系统,实现检修工作中设备解闭锁权限控制,保障检修人员及设备安全的管控系统。


二、系统结构

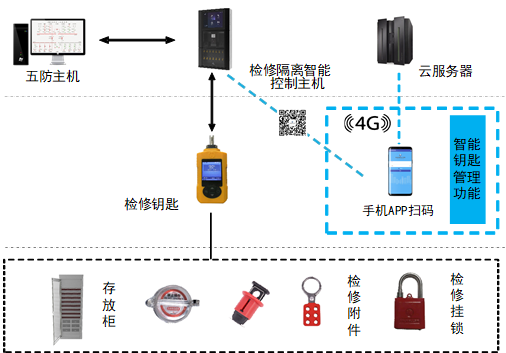

系统架构图


三、系统组成

       在“五防”系统的基础,增加检修隔离管理模块,配合检修隔离智能控制主机、检修钥匙、检修挂锁、附件和存放柜实现检修隔离管控功能。
检修隔离智能控制主机:与防误主机通信,实现检修任务下发及操作回传;支持管理防误类机械锁钥匙、电气联锁类钥匙、电磁锁类钥匙、电编码锁钥匙,实现解锁钥匙的申请和归还。
检修钥匙:检修隔离管理系统的解锁部件,采用传统的单柄单极操作模式,通过检修隔离智能控制主机接收防误主机下达的检修操作票进行操作,具有操作票及设备状态断电记忆,指导用户正确操作设备,防止检修工作中误操作设备。
检修锁具:锁具无源,内部装有唯一ID身份码片,能通过授权后的检修钥匙识别和开启,配合检修附件对一次设备进行闭锁。


四、系统功能

检修操作设备分区管:模拟生成检修操作票时,系统自动判断设备状态并通过颜色不同区分设备,包括以下三类:检修作业工作面设备;安全措施布防的周界设备;其它设备,包括正常运行中的设备及其它检修任务范围设备。
安措布放闭锁功能:系统自动分析危险点,并通过检修钥匙、检修锁具及专用附件辅助对布防点进行硬闭锁。
检修预试:运行人员在系统内模拟生成检修预试票,并传到检修钥匙内,使用检修钥匙试开工作面内设备的防误锁具,进行设备预试操作。预试后恢复相应设备闭锁。
检修授权:运维人员布防后将检修钥匙交给现场作业安全管控人员,检修钥匙能且仅能打开检修范围内的锁具,未归还检修钥匙回传任务,系统自动锁定对关联设备的操作闭锁,其他人不能解锁布防点。
检修撤防:检修结束后,现场作业安全管控人员将检修钥匙交还运行人员,由运行人员下发撤防票到检修钥匙,持检修钥匙解除安措布控点闭锁的检修锁具,回传撤防完成无误后,完成撤防,解除本任务隔离管控。
设备状态对比:检修撤防后,“五防”系统自动比对设备检修前后状态是否一致,当状态不一致时,应提示操作人员核查检修设备当前的实际状态。
智能解锁功能:检修隔离智能控制主机可独立于“五防”系统使用,在“五防”系统故障的情形下,可以通过申请授权获取解锁权限,并传输至智能解锁钥匙执行智能解锁操作,实现紧急解锁的授权和记录。此外,检修隔离智能控制主机还具备手机App授权和机械钥匙管理功能。
