发电领域安全管控产品

发电厂智能物联锁控系统

一、 系统简介

       国家电力发展“十三五”规划中,提出了十八项重点任务。其中有六项提到对能源利用和推进,体现出能源发展中对发电企业的要求,也可以从侧面看出发电企业在整个能源建设中的重要性。因此为了实现发电企业的快速发展与转型,需加快泛在物联网的建设脚步,在现有基础上,从全系感知、泛在连接、信息共享、融合开创加快电网信息化建设。

《发电厂智能物联锁控系统》,通过传感设备、标准协议、统一平台、大数据处理与分析,把发电厂所有需要闭锁的设备与互联网相连接,进行信息交换和通信,以实现智能化识别、定位、跟踪、监控和管控。


二、 系统结构

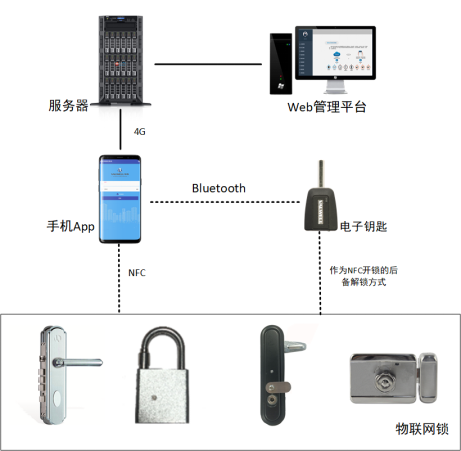

系统架构图

发电厂智能物智能锁控系统由服务器、Web管理平台、手机App、电子钥匙、物联网锁组成。

服务器:部署管理软件,实现数据的管理和业务处理、手机App申请授权、状态及记录查询等一系列功能。

Web管理平台:基于B/S架构设计的管理平台,具备设备及人员管理、任务申请授权、记录查询等功能。

手机App是智能物联锁控系统的关键组成部件,通过移动网络与系统服务器通讯,通过蓝牙与电子钥匙通讯,通过NFC开启物联网锁。

电子钥匙:通过蓝牙蓝牙通讯与手机App连接,经授权后可打开发电厂内任意一把一匙通锁具,具备接收开锁权限、开锁语音提示、记录开锁信息、回传开锁信息等功能。

物联网锁:具备全球唯一ID识别码,用于手机App或电子钥匙识别。采用电动解锁原理,内部装有电机用于驱动闭锁机构,具有电子钥匙和手机NFC两种解锁方式。种类齐全,包含挂锁、屏柜门锁、把手锁、转舌锁、执手锁、防火门锁、玻璃门锁、防盗门锁等,实现对发电厂内继保室、高压室、低压室、安具室、蓄电池室、电容室、电抗室、爬梯、主控楼通道门、端子箱、机构箱、汇控柜、电源检修箱、保护屏柜等设备的闭锁。



三、 系统功能

1、远程授权开锁功能

系统具备远程授权和临时授权功能,可在管理平台或手机App进行动态任务授权。具有手机App连接电子钥匙、手机NFC等多种远程授权开锁方式。对于未授权的物联锁,支持通过手机App申请临时授权解锁任务。

2、开锁时效控制

通过使用时间段性能控制开锁时间,使锁具访问具有时效性。即门锁在设定的时间段可以打开,超出该时段授权失效,门锁无法开启。

3、数据安全加密功能

采用国密算法,具有防破解功能的动态授权加密技术,对通信数据安全加密,保障数据安全。

4、开闭锁记录实时查询及报表打印功能

管理平台记录开闭锁日志信息,包括操作用户、物联锁、开锁时间、闭锁时间,并支持根据区域、用户、开/闭锁时间等信息来查询开闭锁记录,便于日后追溯。根据需要生成任务统计表,表中包含授权人,操作人,访问时间等内容,并支持报表打印功能。

5、 数据共享功能

系统按照“数据就地计算、算法远程配置、接口标准统一”的设计,手机App与管控平台,系统与其他系统之间的通讯均按照要求设计,满足数据实时共享和神经网络大数据并发计算。数据可服务于电力设备的全生命周期管理,提高运维效率并提升运维作业人员的行为安全和设备本质安全。

6、地图导航功能

在手机App地图上显示权限内所有设备的安装位置,系统实现数据共享后,可根据工作任务自动生成最优导航路线。

7、统计分析功能

支持按照区域、人员、设备、时间段、地点、线路规划等统计物联锁开关锁次数,并根据任务进行自定义数据统计分析,作为工作质量评估的依据。
