轨道交通安全管控产品

场段安全联锁管控系统

一、系统简介

       VWEL-TI系列轨道交通(场段)安全联锁管控系统能够兼容五防子系统、可视化接地管理子系统、智能门控子系统、无线网络实时传输子系统、操作票\工作票管理子系统、LED显示及警示装置、视频监护子系统、地线管理子系统、调度反馈子系统、翻板监控子系统、车辆位置车号识别子系统等,系统采用技术成熟、功能完善、性能先进的工业级产品,具有完善的自检性及良好的可维护性,能够适应各种运行环境。

       系统充分利用计算机技术、通讯技术和微电子技术,基于无线网络和有线网络相结合的方式,通过远程集中逻辑控制各个子系统,实现了隔离开关分合操作、接触网验电接地操作、平台门开关操作之间的紧密联锁关系。 还可以对库内作业股道自动防护和登顶作业人员的身份管理。

       系统具备作业过程中声光警示、视频监控记录;实时显示车辆停放位置、接触网隔离开关的分断状态、接触网自动验电结果、接地状态 、登顶作业通道的开闭状态;统计车顶作业人数和各种故障信息提示等;

       系统方便调度管理人员随时了解、管理和监控检修作业过程,对检修人员进入作业区域和作业时间进行记录。能有效保障作业过程中人员和设备安全;规范作业流程;堵塞了安全漏洞;防止了由于工作失误、联系不周等因素造成人身伤亡事故的发生;确保登车顶作业人员的人身和设备安全;能为轨道交通安全运营保驾护航。



二、系统结构

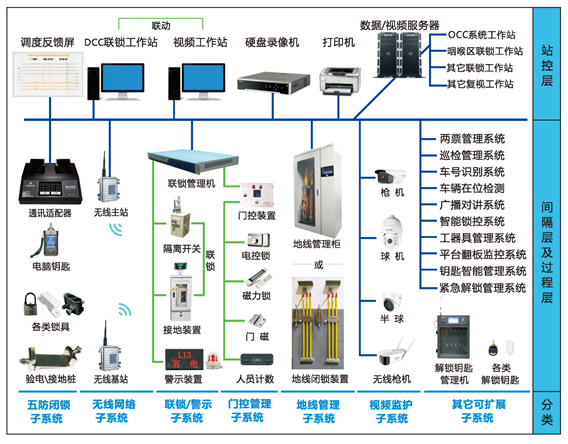

系统结构图



三、系统意义:

防止误分误合断路器、隔离开关

防止带负荷拉合隔离开关

防止带电挂地线或合接地刀闸

防止误入带电检修平台

防止带地线或带地刀合隔离开关

防止不验电挂地线或合地刀

防止检修漏拆/挂地线

隔离开关、地刀等状态实时采集

检修作业流程安全管控

检修作业安全警示



四、主要设备:

■系统服务器:承担场段系统数据统一存储管理、数据运算、数据查询、数据维护、性能监测高级计算机;一般配置主备两台服务器

视频服务器: 对系统所有视音频数据运算分析、数据存储的服务器设备。

KVM切换器(选配): 多计算机切换器,是一种计算机硬件设备,可以使用户透过一组键盘显示屏鼠标控制多台计算机,对所有服务器集中管理维护的设备。

■系统工作站:用于搭建系统软件运行平台,win7系统或win10系统,显示器不小于21.5寸,主机可以选择机架式工控机,具体参数可按用户需求配置。

■打印机:用于打印操作票和工作票及各类报表。

■交换机、光模块、光收发器:接入层交换机、汇聚层主交换机、核心交换机,主要用于有线网络的数据交换。光模块、光纤收发器主要用于对有线网络信号传输中的光电转换。

■通讯柜:用于集中安装硬盘录相机、视频和数据服务器、主交换机、通讯管理机(必要时配置)等通讯设备。

■平台控制柜:用于集中安装专用电源、继电器组、平台联锁管理机、交换机等通讯设备。

网络硬盘录像机: 是一种对视音频数据进行压缩、存储及处理的专用嵌入式设备

■筒型/球型摄像机:视频监控的前端设备,主要用来获取视频信息。

■监控大屏或视频工作站:用于显示现场视频图像。

■门禁锁:磁力锁或电控锁;

■调度反馈屏:安装于调度室用于反馈现场接触网一次设备分合状态,分挂屏和立屏两种类型;

■通讯适配器:主要实现与智能电脑钥匙的有线通讯与充电功能。

■手持终端:电脑钥匙是本套系统的手持终端执行机构,负责五防锁具的开启和检测识别。除常规功能外可无线远程传票、无线远程清票、无线远程回传操作票功能。

■无线主站和基站:负责设备区内无线网络搭建;用于电脑钥匙与系统工作站之间的无线通讯。

■平台联锁管理机:为系统的核心联锁管理设备,具有实时采集隔离开关、可视化接地装置、翻板等设备状态的功能,也可根据相关逻辑控制门控装置的开闭条件、控制LED显示屏状态变化、控制安全警示灯开闭、控制刀闸分合闸回路的通断功能。

■解锁钥匙管理机:对万能解锁钥匙进行存放和管理(记录授权及取存信息,有多种授权方式)。

■万能钥匙:用于系统故障情况下,对所有闭锁元件可以打开的紧急解锁钥匙。

验电桩/接地桩:验电器接地导流线和接地棒接地铜导线分别接入回流轨的固定锁紧闭锁装置。

■门控装置:由门禁控制器、专用电源、继电器模块、人员计数、通行指示灯等组成门控系统。

■LED有无电显示装置:提醒显示相关股道接触网有电无电状态。

■安全警示设备:断送电前声光警示装置,用于提醒用户相关区域有断送电操作或其他异常警示。

■接地线智能存放管理柜:用于对接地棒验电器等工器具存放和管理的智能存放柜。

■地线闭锁装置:用于对接地棒现场闭锁存放的装置。

■各类防误锁具套件:用于闭锁隔离开关、平台门、接地桩、验电桩、网柜门的闭锁元件。

■可视化接地装置:用于接触网验电接地的电动接地柜,属于电力一次设备,具备远程操作监视、远程验电、网上电压实时显示等功能。



五、系统功能

安全联锁系统以图形操作管理系统软件为主控单元,以通讯适配器和无线网络为媒介单元,联锁管理机为驱动单元,手持终端无线电脑钥匙为终端执行单元,各类锁具、门控装置为闭锁单元,并以视频监护系统、各类警示设备为辅助监视手段,具备以下功能:

(1)完善的五防及安全联锁功能

(2)操作票、工作票管理功能

(3)视频联动监护功能(模拟联动、操作联动和警告联动)

(4)视频智能分析功能(选配):视频侦测分析平台及车顶人员滞留情况及设备操作到位情况

(5)平台门控管理及区域人员计数功能

(6)安全警示功能

(7)紧急解锁及管理功能

(8)接地线智能管理功能

(9)可视化接地装置遥控闭锁和就地闭锁功能

(10)无线网络实时传输及管理功能

(11)各类日志、操作记录报表管理功能

(12)平台翻板监控及故障分析功能(选配)

(13)车号识别及车辆在位显示功能(选配)

(14)巡检管理功能(选配)

(15)广播语音功能(选配)

(16)其他设备锁控统一管理(选配)

(17)工器具管理系统(选配)

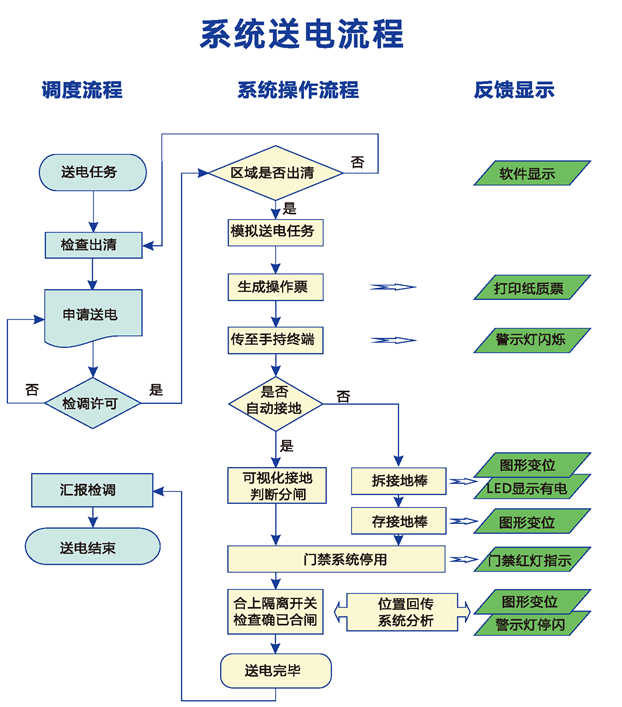

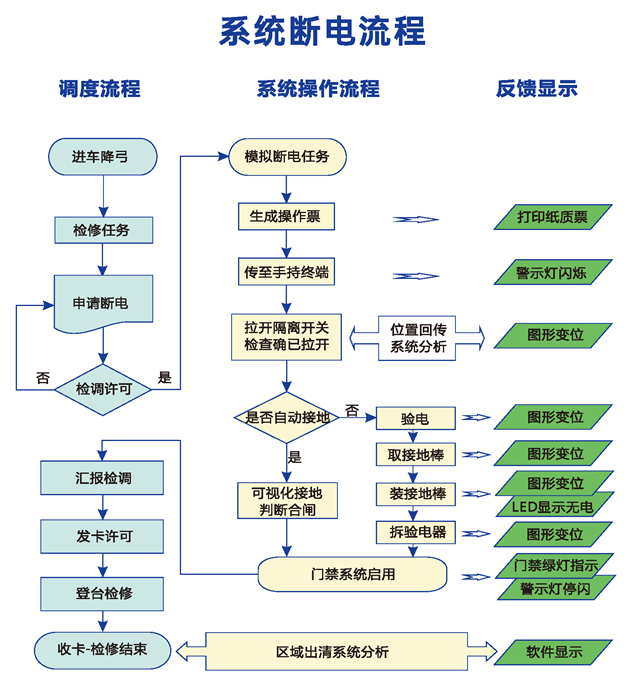

六、操作流程
